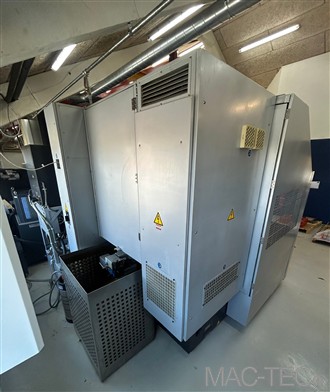

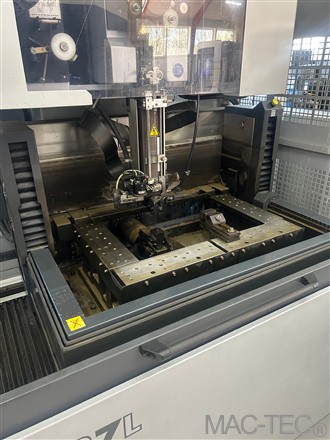

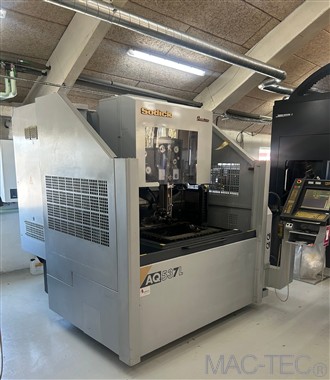

Gezeigte Bilder dienen nur als Referenz, die Ausstattung ist jeweils dem Angebot zu entnehmen.
Technische Daten
TypDrahterodiermaschine
Nummer22753
KategorieDrahterodiermaschinen / EDM
HerstellerSodick
ModellAQ537L
Baujahr2006
Verfahrwege570 x 370 x 350 mm [X×Y×Z]
max. Werkstückgröße X770 mm
max. Werkstückgröße Y520 mm
max. Werkstückgröße Z340 mm
max. Werkstückgewicht1000 kg
Tischgröße X806 mm
Tischgröße Y496 mm
mit automatischer Drahteinfädelung
U- / V- Achse120 x 120 mm
Generator60 Ampere
Beschreibung
3-seitig ansteigender und absenkbarer Arbeitstank
Linearantriebe in den Achsen X, Y, U, V
Linearmaßstäbe in den Achsen X, Y, U, V
Automatische Hochgeschwindigkeits-Drahteinfädelung
Keramische Komponenten integriert in Arbeitstisch, Z-Achsen-Quill, Spannblock und Drahtführung
Dielektrikums-Kühlung thermostatisch geregelt
15" TFT-Farbbildschirm
Max. Generatorstrom 60 A
CNC-Stromversorgungseinheit LQ33W
